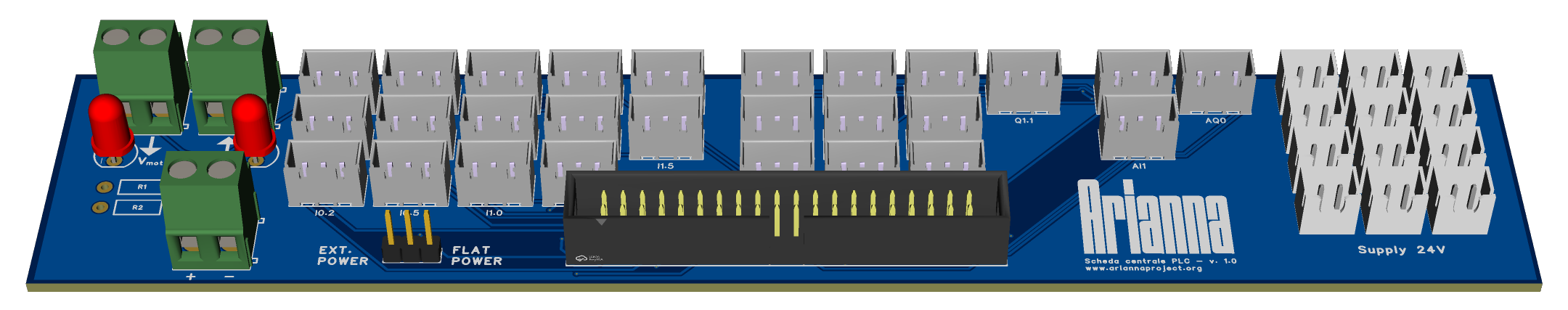

Scheda centrale senza flat di espansione

Questa scheda permette il collegamento, attraverso un flat, di tutti gli ingressi e le uscite di un PLC (nel nostro caso specifico un S7-1200 della Siemens), rendendoli disponibili attraverso i jst a 2 e 3 pin. Ciò semplifica l’interfacciamento del controllore a tutti i sensori e attuatori facenti parte dell’ecosistema modulare di Arianna. Per realizzare questo PCB sono necessari i seguenti componenti:

• 27 connettori JST maschi a 3 pin;
• 12 connettori JST maschi a 2 pin;
• 1 connettore flat maschio a 40 pin;
• 1 pin header maschio a 3 poli;
• 2 led rossi;
• 2 resisotri da 1/4 di W;
• 3 morsettiere a vite a 2 vie.

La scheda è ottimizzata per essere prodotta in fabbrica. È possibile realizzarla domesticamente con una macchina CNC o con schede apposite per la fotoincisione. I componenti devono essere saldati sul PCB con lo stagno.
