Scheda motore avanti-indietro

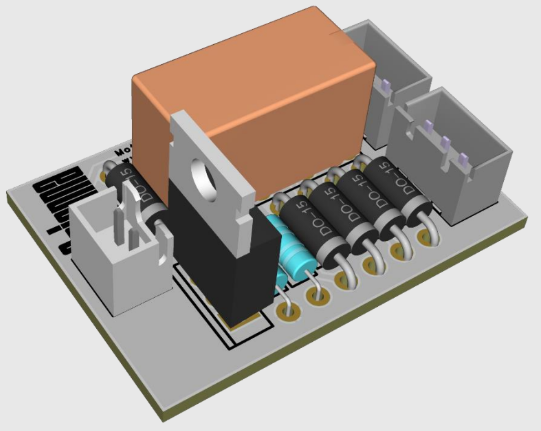

Questa scheda consente il pilotaggio di un motore in corrente continua con possibilità di inversione tramite due segnali a 24V. Per realizzare questo PCB sono necessari i seguenti componenti:

• 2 resistori da 1/4 di W;
• 2 connettore JST a 3 pin;
• 1 connettori JST a 2 pin;
• 1 mosfet a canale N;
• 1 relè;
• 5 diodi schottky.

La scheda è ottimizzata per essere prodotta in fabbrica. È possibile realizzarla domesticamente con una macchina CNC o con schede apposite per la fotoincisione. I componenti devono essere saldati sul PCB con lo stagno.
