Sensore fotoelettrico – RX

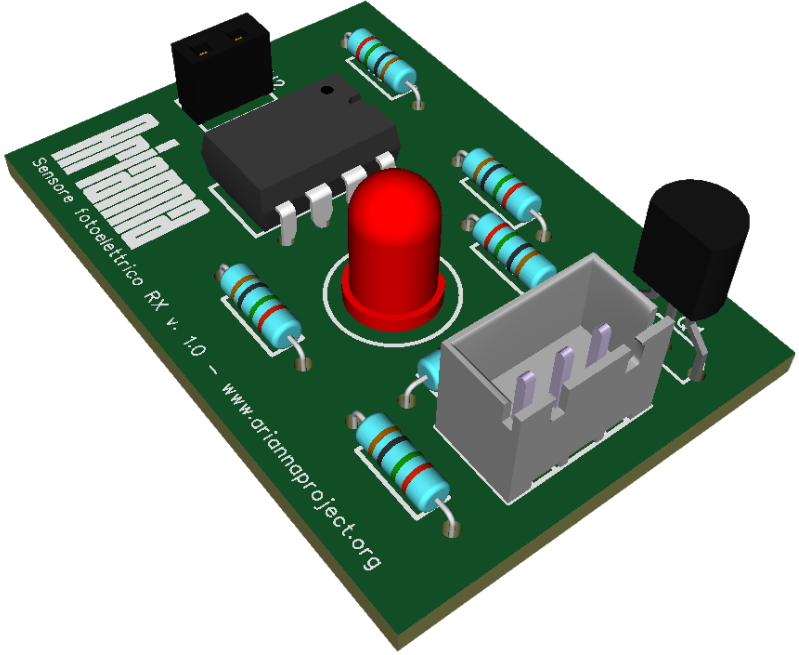

Questa scheda costituisce la parte ricevitrice di un sensore fotoelettrico pnp (sourcing), a sbarramento e a tre fili. Per realizzare questo PCB sono necessari i seguenti componenti:

• 6 resistori da 1/4 di W;
• 1 mosfet a canale p;
• 1 connettore JST;
• 1 fotoresistore da 1/4 di W;
• Un comparatore con uscita in open-drain;
• Un led rosso.

La scheda è ottimizzata per essere prodotta in fabbrica. È possibile realizzarla domesticamente con una macchina CNC o con schede apposite per la fotoincisione. I componenti devono essere saldati sul PCB con lo stagno.
